Activité 7 : Utiliser la matrice de LED (IoT sensors kit)

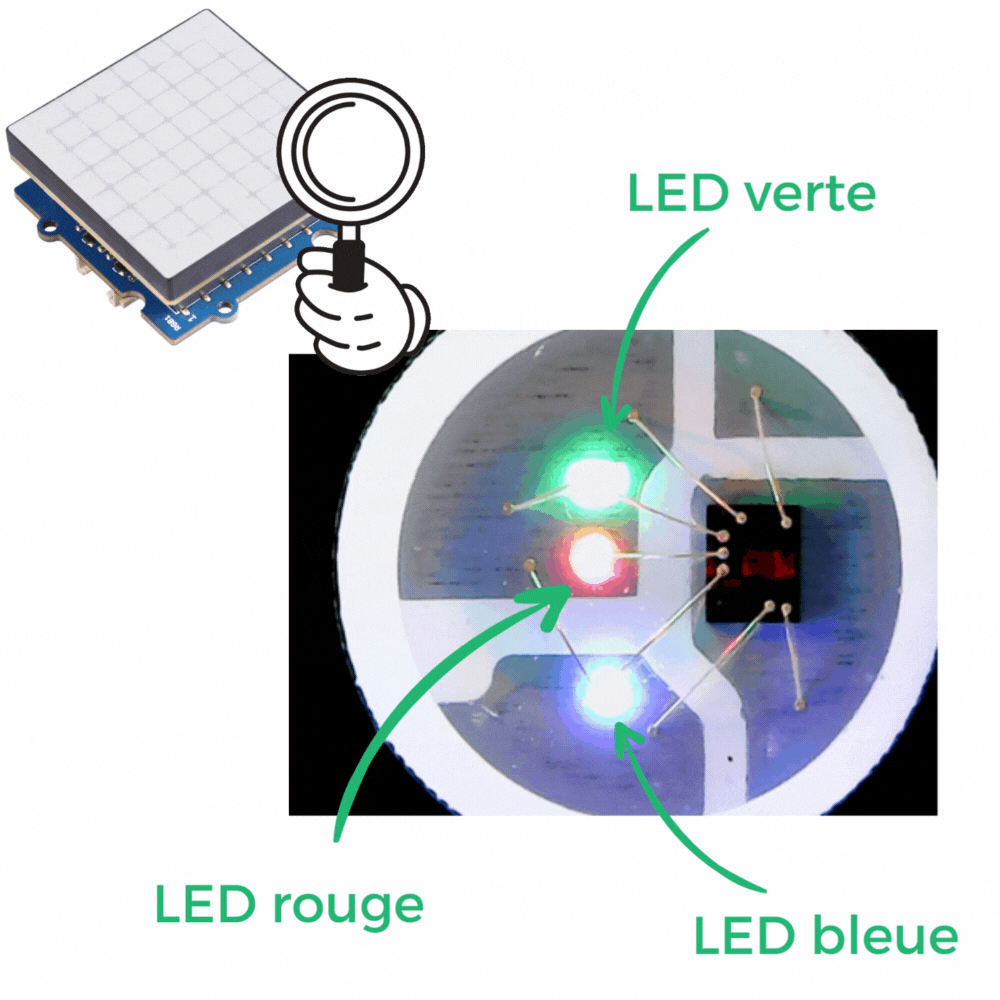

La matrice LED RGB Grove est composée d'un ensemble de 8x8 leds (64 leds) dont la couleur peut être choisie individuellement par l'utilisateur. La dénomination RGB fait référence aux trois couleurs primaires : R (red - rouge) / G (green - vert) / B (blue - bleu). Chaque led de la matrice se compose donc d'un ensemble de trois LED minuscules pouvant êtres allumées en même temps pour former différentes couleurs (orange, jaune, violet etc...).

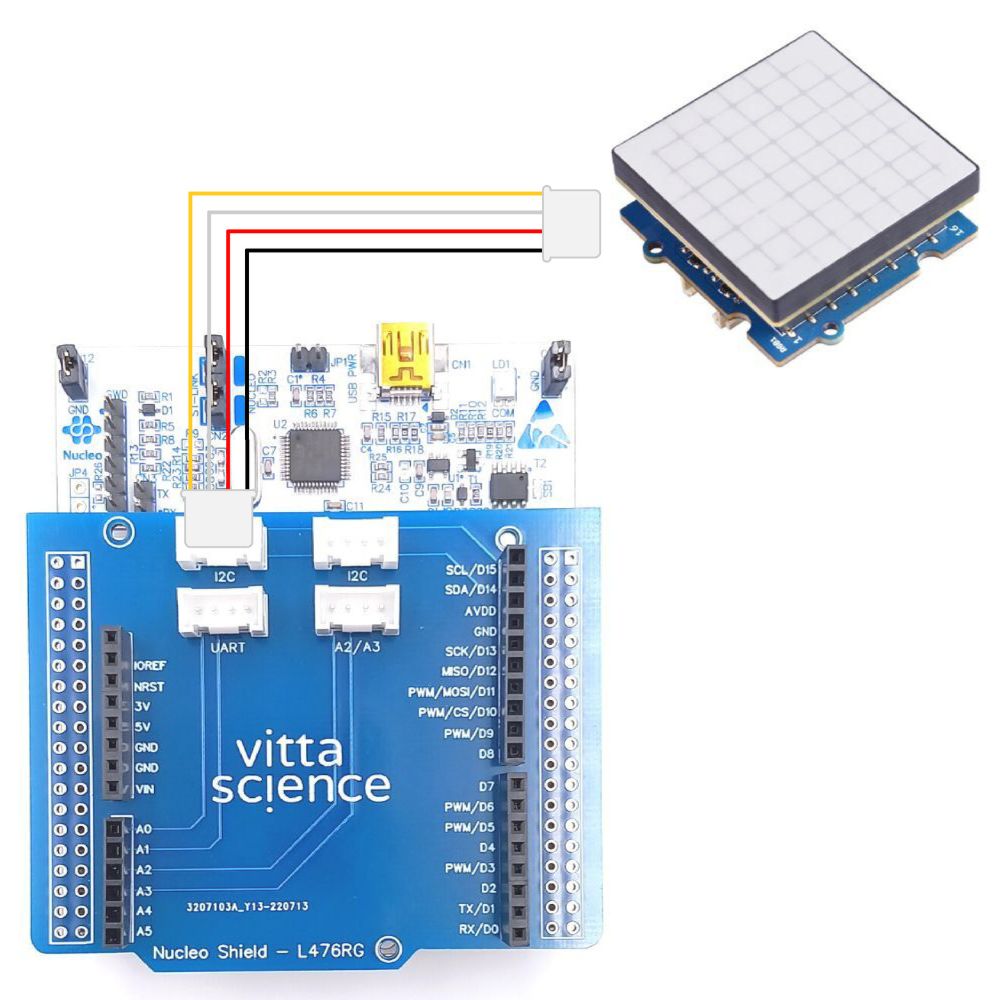

Pour faire fonctionner cette matrice LED RGB à l'aide de la carte NUCLEO-L476RG, il faut réaliser le branchement suivant :
- Connecter le NUCLEO-Shield sur les connecteurs de la carte.
- Brancher, à l'aide du câble Grove, la matrice LED sur l'un des ports nommés I2C disponibles.
- Connecter la carte L476RG à l'ordinateur à l'aide du câble mini-usb.

Passons maintenant à la programmation !

Nous allons utiliser le bloc : " [Matrice de LED RGB] afficher ... ", disponible dans la partie Affichage du casier des blocs.



En cliquant sur l'icône coloré, il est possible de sélectionner un des visuels prédéfinis dans le bandeau à droite, ou de créer l'allumage de son choix de chaque LED individuellement en cliquant dessus.

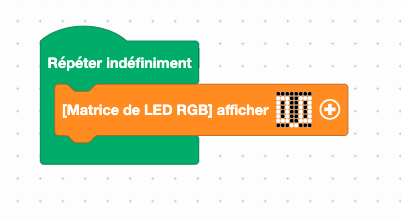

Utiliser l'interface suivante pour programmer le module :


Une fois le programme créé, il faut le copier sur la carte. Pour ce faire, il faut utiliser le bouton "Téléverser" (voir Activité 0 : Prise en main de la carte)

Il possible d'afficher des lettres et des chiffres sur la matrice. Il faut allumer les leds dans la fenêtre de création d'image.
On peut partir de cette liste disponible sur internet :

Source : fontmeme.com


Vous avez réussi ? Parfait, vous savez maintenant programmer la matrice LED à l'aide de votre carte NUCLEO-L476RG !
